Resonancia Magnética Nuclear (RMN)
Introducción a la RMN
La Resonancia Magnética Nuclear (RMN) es una técnica espectroscópica fundamental en la determinación de la estructura molecular de compuestos orgánicos. Permite identificar la posición de los protones (H) y otros núcleos en una molécula, proporcionando información detallada sobre el entorno químico y la conectividad de los átomos.

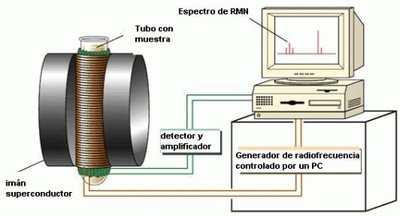

Principio básico: Se basa en la absorción de ondas de radio por ciertos núcleos cuando se encuentran en un campo magnético externo fuerte.
Núcleos activos en RMN: Aquellos con número atómico o de masa impar (ej. 1H, 13C, 19F).

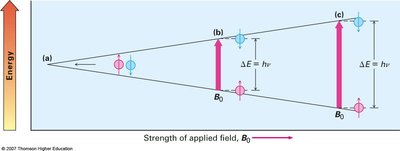

Comportamiento de los Núcleos en un Campo Magnético

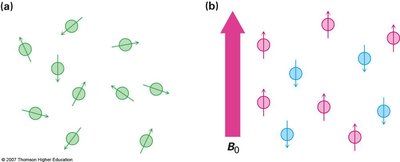

En ausencia de un campo magnético, los núcleos giran aleatoriamente. Al aplicar un campo magnético externo, los núcleos se orientan en dos posibles estados: paralelo (menor energía) o antiparalelo (mayor energía) respecto al campo.
Transición de energía: Al absorber radiación de radiofrecuencia, los núcleos pueden cambiar de orientación ("spin-flip").
Condición de resonancia: Ocurre cuando la energía de la radiación coincide con la diferencia de energía entre los dos estados.
Interpretación del Espectro de RMN

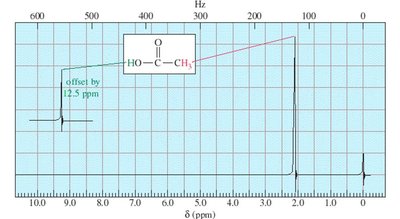

Equivalencia de Protones y Señales
Para interpretar un espectro de RMN, es esencial identificar los protones equivalentes, es decir, aquellos que experimentan el mismo entorno químico y presentan la misma señal.

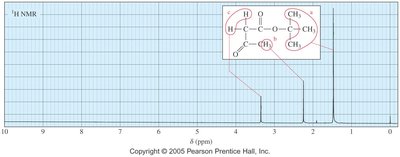

Área bajo los picos: Proporcional al número de protones equivalentes.
Acoplamiento: El número de señales por grupo de protones está dado por la fórmula n+1, donde n es el número de hidrógenos vecinos no equivalentes.
Ejemplo: En CH3CHClCH3, el grupo CH3 presenta un doblete (un vecino no equivalente) y el CH un septeto (seis vecinos no equivalentes).
Protección y Apantallamiento
El apantallamiento es el efecto del campo magnético generado por los electrones que rodean el núcleo, modificando el campo efectivo que experimenta el núcleo.
Fórmula:

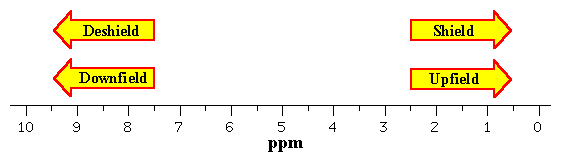

Protones protegidos: Absorben a campo alto (upfield, menor δ).
Protones desprotegidos: Absorben a campo bajo (downfield, mayor δ).

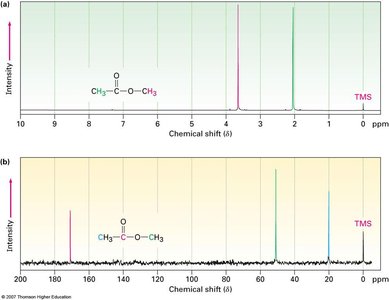

Desplazamiento Químico (δ)
El desplazamiento químico (δ) es la posición de la señal en el espectro y se mide en partes por millón (ppm) respecto a un estándar (TMS).
Fórmula:
Los núcleos que absorben a campo bajo requieren menor intensidad de campo para resonar.

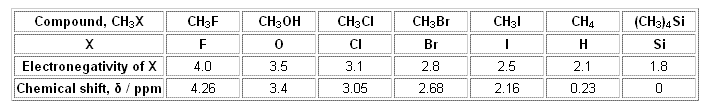

Efecto de Átomos Electronegativos
La presencia de átomos electronegativos cerca de los protones disminuye el apantallamiento, desplazando la señal hacia campo bajo (mayor δ).
Compuesto, CH3X | CH3F | CH3OH | CH3Cl | CH3Br | CH3I | CH4 | (CH3)4Si |
|---|---|---|---|---|---|---|---|
X | F | O | Cl | Br | I | H | Si |
Electronegatividad de X | 4.0 | 3.5 | 3.1 | 2.8 | 2.5 | 2.1 | 1.8 |
Desplazamiento químico, δ / ppm | 4.26 | 3.4 | 3.05 | 2.68 | 2.16 | 0.23 | 0 |
Patrones de Multiplicidad
La multiplicidad de una señal depende del número de protones vecinos no equivalentes:
Singlete: Un solo pico (sin vecinos no equivalentes).
Doblete: Un vecino no equivalente.
Triplete: Dos vecinos no equivalentes.
Cuarteto: Tres vecinos no equivalentes.
Múltiplo: Muchos vecinos no equivalentes.
Información Proporcionada por el Espectro de RMN
Número de señales: Tipos diferentes de protones presentes.

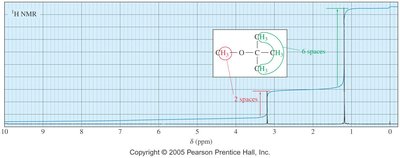

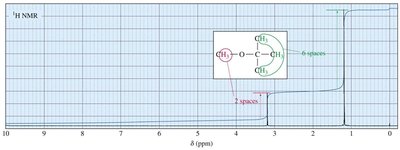

Área bajo la señal: Número de protones equivalentes.
División de señales: Número de protones adyacentes.
Posición de la señal: Tipo de protón (ejemplo: -CH3 entre 0.7-1.3 ppm).
Ejemplos y Aplicaciones de la RMN

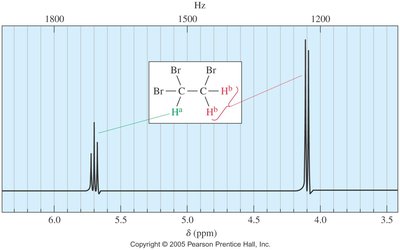

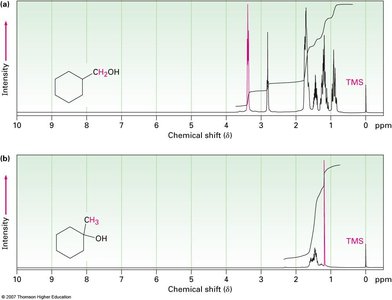

Ejemplo de Espectros de RMN
La interpretación de espectros reales permite asignar señales a grupos específicos de hidrógenos en la molécula, utilizando la integración, el desplazamiento químico y la multiplicidad.

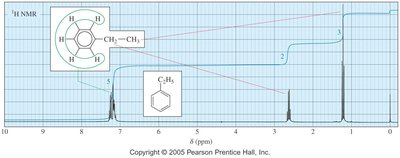

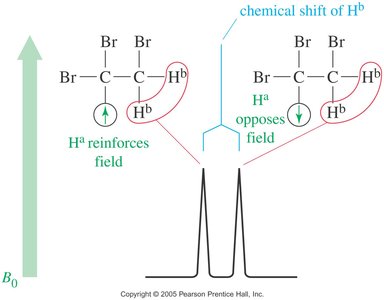

Acoplamiento y Alcance del Acoplamiento Magnético
El acoplamiento magnético ocurre principalmente entre protones en carbonos adyacentes. Los protones equivalentes no se acoplan entre sí, y el acoplamiento disminuye rápidamente con la distancia (normalmente no se observa más allá de tres enlaces).
Tablas de Correlación y Referencias

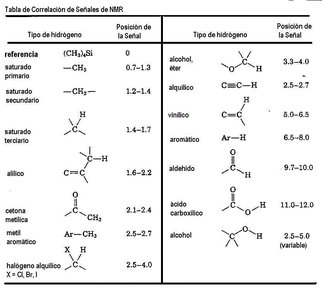

Tablas de Correlación de Desplazamiento Químico
Las tablas de correlación permiten predecir la posición de las señales de diferentes tipos de hidrógenos en función de su entorno químico.
Referencias Bibliográficas
Fessenden & Fessenden, Organic Chemistry. Second edition
McMurry, J. Practical Spectroscopy: The Rapid Interpretation of Spectra Data, McMurry’s Organic Chemistry, 5th ed.
The Sadtler Handbook of Proton NMR Spectra
Handbook of Chemistry and Physics
Pavia D., Lampman, G., Kriz, G. Introduction to Spectroscopy. 2nd ed.
