Resonancia Magnética Nuclear (RMN)
Introducción a la RMN
La Resonancia Magnética Nuclear (RMN) es una técnica espectroscópica fundamental en la determinación de la estructura molecular de compuestos orgánicos. Permite identificar la posición de los protones (H) y otros núcleos en una molécula, proporcionando información detallada sobre el entorno químico de cada átomo.

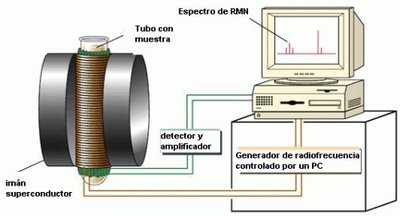

Principio básico: Se basa en la absorción de ondas de radio por ciertos núcleos cuando se encuentran en un campo magnético externo fuerte.
Núcleos activos en RMN: Aquellos con número atómico o de masa impar, como 1H, 13C y 19F.
Comportamiento de los Núcleos en un Campo Magnético

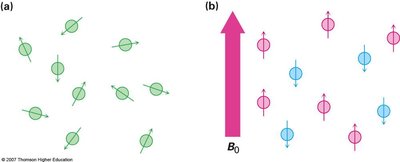

En ausencia de un campo magnético, los núcleos giran de forma aleatoria. Al aplicar un campo magnético externo, los núcleos se orientan en dos posibles direcciones: a favor (paralelo, menor energía) o en contra (antiparalelo, mayor energía) del campo.

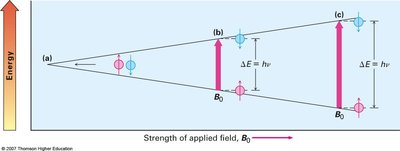

Estados de energía: La diferencia de energía entre estos estados depende de la magnitud del campo aplicado.
Resonancia: Cuando se aplica radiación electromagnética de la frecuencia adecuada, los núcleos pueden cambiar de orientación ("spin-flip"), entrando en resonancia.
Interpretación del Espectro de RMN
Para interpretar un espectro de RMN, es esencial identificar los protones equivalentes, el apantallamiento (protección) y el acoplamiento entre protones.
Área bajo los picos: Proporcional al número de protones equivalentes.
Acoplamiento: El número de señales por grupo de protones está dado por la fórmula n+1, donde n es el número de hidrógenos vecinos no equivalentes.
Ejemplo: En CH3CHClCH3, el grupo CH3 presenta un doblete (un protón vecino no equivalente), y el CH da un septeto (seis protones vecinos no equivalentes).
Protección y Desplazamiento Químico
El apantallamiento es el efecto del campo magnético generado por los electrones que rodean el núcleo. El campo efectivo que siente el núcleo es:

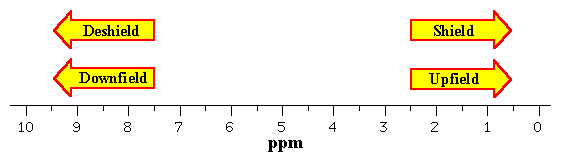

Protegidos (campo alto): Núcleos rodeados por más electrones, absorben a menor frecuencia.
Desprotegidos (campo bajo): Núcleos rodeados por menos electrones, absorben a mayor frecuencia.
Desplazamiento químico (δ): Se mide en partes por millón (ppm) y se calcula como:
Factores que Afectan el Desplazamiento Químico
La presencia de átomos electronegativos cerca de los protones disminuye el apantallamiento, desplazando la señal hacia campo bajo (mayor δ).

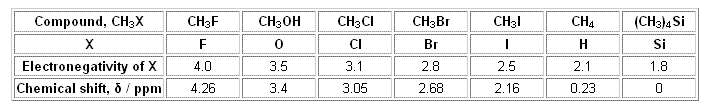

Compuesto, CH3X | CH3F | CH3OH | CH3Cl | CH3Br | CH3I | CH4 | (CH3)4Si |
|---|---|---|---|---|---|---|---|
X | F | O | Cl | Br | I | H | Si |
Electronegatividad de X | 4.0 | 3.5 | 3.1 | 2.8 | 2.5 | 2.1 | 1.8 |
Desplazamiento químico, δ / ppm | 4.26 | 3.4 | 3.05 | 2.68 | 2.16 | 0.23 | 0 |
Patrones de Señales en RMN
El número y forma de las señales en el espectro de RMN dependen del número de protones equivalentes y de sus vecinos no equivalentes.
Singlete: Un solo pico (sin H vecinos no equivalentes).
Doblete: Un H vecino no equivalente.
Triplete: Dos H vecinos no equivalentes.
Cuarteto: Tres H vecinos no equivalentes.
Múltiplo: Muchos H vecinos no equivalentes.
Información Proporcionada por el Espectro de RMN
El espectro de RMN permite obtener información clave sobre la estructura molecular:
Número de señales: Indica los diferentes tipos de protones presentes.
Área bajo la señal: Proporcional al número de protones equivalentes.
División de señales: Indica el número de protones adyacentes.
Posición de la señal: Relacionada con el entorno químico del protón (ejemplo: -CH3 entre 0.7-1.3 ppm).
Ejemplos de Espectros de RMN

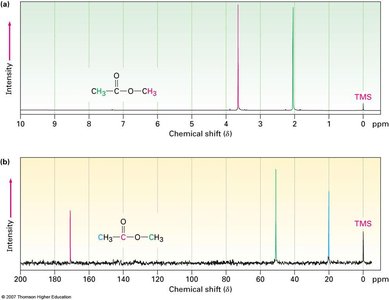

Los espectros de RMN muestran la intensidad de la señal en función del desplazamiento químico. El tetrametilsilano (TMS) se utiliza como referencia (δ = 0 ppm).
Acoplamiento y División de Señales

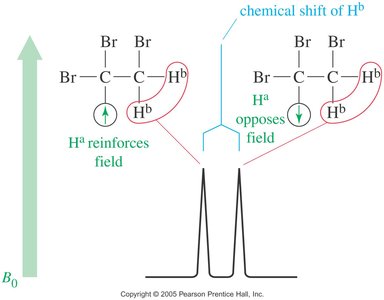

El acoplamiento entre protones genera la división de señales en el espectro de RMN. Los protones equivalentes no se acoplan entre sí, pero los protones en carbonos adyacentes normalmente sí lo hacen.
Regla del n+1: Un protón con n vecinos no equivalentes aparece como un multiplete de n+1 picos.
Ejemplo: Un grupo CH3 adyacente a un CH2 aparecerá como un triplete.
Tablas de Correlación y Asignación de Señales

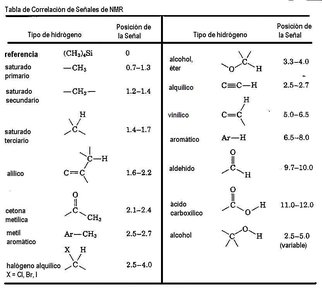

Las tablas de correlación permiten asignar las señales observadas a tipos específicos de hidrógenos según su entorno químico y el desplazamiento químico esperado.
Ejercicios y Práctica
La interpretación de espectros de RMN requiere práctica en la asignación de señales, integración y análisis de patrones de acoplamiento. Se recomienda el uso de ejercicios y espectros reales para afianzar los conceptos.
Referencias Bibliográficas
Fessenden & Fessenden, Organic Chemistry. Second edition
McMurry, J. Practical Spectroscopy: The Rapid Interpretation of Spectra Data, McMurry’s Organic Chemistry, 5th ed.
The Sadtler Handbook of Proton NMR Spectra
Handbook of Chemistry and Physics
Pavia D., Lampman, G., Kriz, G. Introduction to Spectroscopy. 2nd ed.
