Determinación de Estructura Molecular

Importancia de la Determinación Estructural

La determinación de la estructura molecular de un compuesto orgánico es fundamental para el avance científico, ya que permite identificar los tipos de átomos presentes y cómo se enlazan entre sí. El primer paso para analizar un compuesto desconocido es examinar su fórmula molecular.

Fórmulas Empíricas y Moleculares

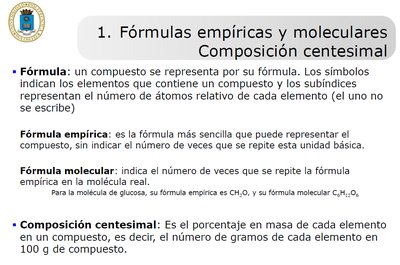

Definiciones y Composición Centesimal

• Fórmula: Representa un compuesto mediante símbolos de los elementos y subíndices que indican el número relativo de átomos de cada elemento.

• Fórmula empírica: Es la fórmula más sencilla que representa el compuesto, mostrando la proporción mínima de los elementos.

• Fórmula molecular: Indica el número de veces que se repite la fórmula empírica en la molécula real.

• Composición centesimal: Es el porcentaje en masa de cada elemento en el compuesto, es decir, los gramos de cada elemento en 100 g de muestra.

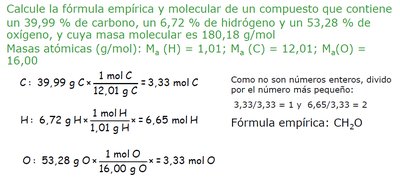

Cálculo de la Fórmula Empírica

Para determinar la fórmula empírica a partir de los porcentajes de composición, se siguen estos pasos:

1. Convertir el porcentaje de cada elemento a gramos (asumiendo 100 g de muestra).

2. Dividir la masa de cada elemento por su masa atómica para obtener los moles.

3. Dividir todos los valores de moles por el menor valor obtenido para obtener la proporción más simple.

Cálculo de la Fórmula Molecular

La fórmula molecular se obtiene multiplicando la fórmula empírica por un número entero n, determinado por la relación entre la masa molecular y la masa de la fórmula empírica:

• Fórmula:

• La fórmula molecular será la fórmula empírica multiplicada por n.

Índice de Deficiencia de Hidrógeno (IDH)

Concepto y Cálculo

El IDH o grado de insaturación indica el número de enlaces múltiples (enlaces π y/o anillos) presentes en una molécula. Se calcula comparando el número de hidrógenos en el compuesto con el alcano correspondiente:

• Por cada dos hidrógenos menos, se suma una unidad al IDH.

• Por cada nitrógeno presente, se suma 1; por cada halógeno, se resta 1.

• Fórmula general: Donde C = número de carbonos, N = número de nitrógenos, X = número de halógenos, H = número de hidrógenos.

Interpretación del IDH

• IDH = 1: Un anillo o un doble enlace.

• IDH = 2: Un triple enlace, dos dobles enlaces, un anillo y un doble enlace, o dos anillos.

• IDH = 3: Combinaciones de dobles y triples enlaces o anillos.

• IDH ≥ 4: Generalmente indica un anillo bencenoide.

El IDH nunca debe ser negativo ni decimal.

Introducción a la Espectrometría de Masa (MS)

Principios Básicos

La espectrometría de masa es una técnica utilizada para determinar la masa de una molécula desconocida. La muestra se bombardea con electrones, fragmentando el compuesto. Los fragmentos se detectan según su razón masa/carga (m/z), y se representan en un espectro de abundancia relativa vs m/z.

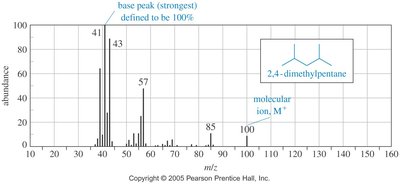

• El fragmento más abundante se denomina pico base (abundancia relativa de 100).

• La masa de la molécula corresponde al m/z del ion molecular (M+).

• El pico del ion molecular suele ser el de mayor masa; señales posteriores pueden indicar isótopos.

• La regla del nitrógeno: Si M+ tiene masa impar, el compuesto contiene un número impar de nitrógenos.

Fragmentación y Patrones

La fragmentación de moléculas sigue patrones característicos según la estructura:

• Se favorecen fragmentaciones que generan carbocationes más estables.

• Fragmentos neutrales no aparecen en el espectro, pero pueden deducirse.

• El rompimiento de un enlace es el modo más común de fragmentación.

• El rompimiento de dos enlaces es el segundo tipo más importante.

Patrones de Fragmentación por Tipo de Compuesto

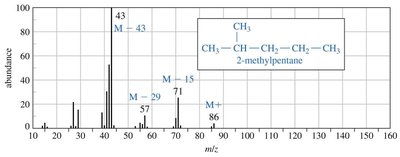

• Alcanos: Fragmentación favorece carbocationes más estables.

• Cicloalcanos: Fragmentación común es la pérdida de eteno (CH2CH2).

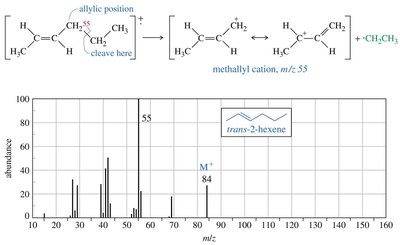

• Alquenos: Formación de carbocation alílico.

• Alquinos: Similar a alquenos.

• Hidrocarburos aromáticos: Fragmentación en posición bencílica.

• Alcoholes: Pérdida de grupo alquilo y deshidratación.

• Éteres: Rompimiento del enlace carbono α.

• Ésteres: Pérdida de grupo alcóxido.

• Aldehídos: Rompimiento α del hidrógeno o del grupo R.

• Cetonas: Rompimiento α (pérdida de grupo alquilo).

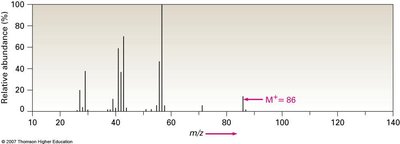

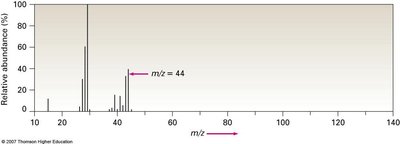

Interpretación de Espectros de Masa

Los espectros de masa muestran los fragmentos según su abundancia relativa y m/z. La interpretación permite deducir la estructura y distinguir entre isómeros.

Ejemplo Integrado

Ejemplo de Cálculo de Fórmula Empírica y Molecular

• Composición centesimal: 87.19% C, 12.81% H.

• Masa molecular: 110.19 g/mol.

• Determinar fórmula empírica, fórmula molecular e IDH.

• Escribir cinco posibles isómeros con la fórmula obtenida.

Procedimiento:

1. Convertir porcentajes a moles.

2. Obtener la fórmula empírica.

3. Calcular n y obtener la fórmula molecular.

4. Calcular IDH usando la fórmula general.

5. Proponer estructuras de isómeros.

Resumen

La determinación de la estructura molecular implica el análisis de la fórmula empírica y molecular, el cálculo del índice de deficiencia de hidrógeno, y la interpretación de espectros de masa. Estas herramientas permiten identificar y diferenciar compuestos orgánicos, facilitando el estudio de su reactividad y propiedades.
