Electric Potential and Capacitance: Concepts, Calculations, and Applications

Potensial Listrik (Electric Potential)

Energi Potensial Listrik

Energi potensial listrik adalah energi yang dimiliki oleh suatu muatan akibat posisinya dalam medan listrik. Untuk memindahkan suatu muatan dari satu titik ke titik lain dalam medan listrik diperlukan usaha, yang bergantung pada posisi awal dan akhir, bukan lintasan yang ditempuh (karena gaya Coulomb adalah gaya konservatif).

• Energi potensial listrik (U): Energi yang diperlukan untuk memindahkan muatan melawan medan listrik.

• Usaha oleh gaya listrik: $W = -\Delta U$

• Hubungan dengan potensial listrik: Energi potensial listrik per satuan muatan disebut potensial listrik (V).

Additional info: Usaha yang dilakukan oleh gaya listrik pada muatan q ketika berpindah dari titik A ke B dalam medan listrik E adalah $W = q \int_A^B \vec{E} \cdot d\vec{s}$.

Beda Potensial Listrik

Beda potensial listrik antara dua titik adalah usaha yang diperlukan untuk memindahkan satu satuan muatan dari satu titik ke titik lain melawan medan listrik.

• Beda potensial (\( \Delta V \)): $\Delta V = V_B - V_A = -\int_A^B \vec{E} \cdot d\vec{s}$

• Satuan: Volt (V), di mana 1 V = 1 Joule/Coulomb

Potensial Listrik oleh Muatan Titik

Potensial listrik di suatu titik akibat muatan titik dapat dihitung dengan mengambil acuan potensial nol di tak hingga (∞).

• Potensial listrik oleh satu muatan titik: $V = k \frac{q}{r}$

• Superposisi potensial: Jika terdapat beberapa muatan titik, potensial total adalah jumlah aljabar potensial dari masing-masing muatan.

• Potensial adalah besaran skalar.

Contoh Soal Potensial Listrik

Contoh: Tentukan potensial listrik di titik A dan B akibat dua muatan, serta energi potensial sistem tiga muatan.

Additional info: Energi potensial sistem tiga muatan dapat dihitung dengan menjumlahkan energi potensial pasangan muatan satu per satu.

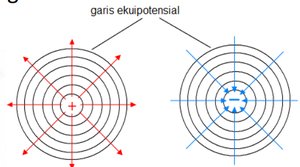

Permukaan Ekuipotensial

Permukaan ekuipotensial adalah tempat-tempat dalam ruang yang memiliki nilai potensial listrik yang sama. Untuk muatan titik, permukaan ekuipotensial berbentuk bola (3D) atau lingkaran (2D).

• Garis ekuipotensial: Tidak pernah berpotongan dengan garis medan listrik.

• Medan listrik selalu tegak lurus permukaan ekuipotensial.

Potensial Listrik dan Medan Listrik

Hubungan Potensial Listrik dan Medan Listrik

Medan listrik adalah turunan spasial dari potensial listrik. Jika fungsi potensial diketahui, medan listrik dapat dihitung sebagai gradien negatif dari potensial.

• Rumus umum: $\vec{E} = -\nabla V$

• Komponen kartesian: $E_x = -\frac{\partial V}{\partial x}$, $E_y = -\frac{\partial V}{\partial y}$, $E_z = -\frac{\partial V}{\partial z}$

Potensial Listrik oleh Distribusi Muatan

Potensial Listrik pada Batang Lurus, Cincin, dan Piringan

Potensial listrik pada titik tertentu akibat distribusi muatan kontinu (batang, cincin, piringan) dihitung dengan mengintegrasikan kontribusi elemen muatan kecil.

• Batang lurus: $V = k \int \frac{dq}{r}$

• Cincin bermuatan: Potensial di sumbu simetri dapat dihitung dengan integral khusus.

• Piringan bermuatan: $V_P = k \int \frac{dq}{\sqrt{r^2 + x^2}}$

Potensial Listrik pada Bola Pejal dan Bola Konduktor

Bola pejal bermuatan merata dan bola konduktor memiliki distribusi potensial yang berbeda di dalam dan di luar bola.

• Bola pejal: Potensial di dalam dan di luar bola dihitung dengan hukum Gauss dan integral potensial.

• Bola konduktor: Potensial di permukaan bola konduktor seragam.

Potensial Listrik pada Silinder

Potensial listrik pada silinder bermuatan dapat dihitung dengan hukum Gauss dan integral potensial.

Kapasitor dan Kapasitansi

Kapasitor: Definisi dan Fungsi

Kapasitor adalah perangkat yang dapat menyimpan energi dalam medan listrik. Terdiri dari dua konduktor yang dipisahkan oleh bahan dielektrik.

• Pengisian kapasitor: Dilakukan dengan menghubungkan kapasitor ke sumber tegangan.

• Fungsi utama: Menyimpan muatan dan energi listrik.

Kapasitansi

Kapasitansi adalah ukuran kemampuan kapasitor untuk menyimpan muatan pada beda potensial tertentu.

• Rumus kapasitansi: $C = \frac{Q}{\Delta V}$

• Satuan: Farad (F)

Kapasitor Keping Sejajar

Kapasitor keping sejajar adalah bentuk paling sederhana dari kapasitor, terdiri dari dua pelat sejajar yang dipisahkan oleh jarak d.

• Medan listrik di antara pelat: $E = \frac{\sigma}{\varepsilon_0}$

• Beda potensial: $\Delta V = Ed$

• Kapasitansi: $C = \varepsilon_0 \frac{A}{d}$

Kapasitor Silinder dan Bola

Kapasitor silinder dan bola digunakan untuk aplikasi khusus, dengan rumus kapasitansi yang berbeda.

• Kapasitor silinder: $C = 2\pi\varepsilon_0 \frac{L}{\ln(b/a)}$

• Kapasitor bola: $C = 4\pi\varepsilon_0 \frac{ab}{b-a}$

Susunan Kapasitor: Seri dan Paralel

Beberapa kapasitor dapat disusun secara seri atau paralel untuk mendapatkan kapasitansi total yang diinginkan.

• Paralel: $C_{total} = C_1 + C_2 + C_3 + ...$

• Seri: $\frac{1}{C_{total}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + ...$

Energi dalam Kapasitor

Energi yang disimpan dalam kapasitor bermuatan adalah energi potensial listrik yang dapat digunakan untuk berbagai aplikasi.

• Energi yang tersimpan: $U = \frac{1}{2} C V^2 = \frac{1}{2} Q V = \frac{Q^2}{2C}$

• Rapat energi medan listrik: $u = \frac{1}{2} \varepsilon_0 E^2$

Bahan Dielektrik

Pengaruh Bahan Dielektrik pada Kapasitor

Bahan dielektrik adalah bahan isolator yang ditempatkan di antara pelat kapasitor untuk meningkatkan kapasitansi. Dielektrik mengurangi medan listrik efektif dan memungkinkan kapasitor menyimpan lebih banyak muatan pada beda potensial yang sama.

• Konstanta dielektrik (k): $C = k C_0$

• Medan listrik dalam dielektrik: $E = \frac{E_0}{k}$

Polaritas dan Medan dalam Dielektrik

Ketika bahan dielektrik ditempatkan dalam medan listrik, molekul-molekulnya menjadi terpolarisasi, menghasilkan medan listrik internal yang mengurangi medan total.

• Tanpa dielektrik: Medan listrik hanya berasal dari pelat kapasitor.

• Dengan dielektrik: Medan listrik total berkurang karena adanya medan induksi dari dielektrik.

Ringkasan

• Potensial listrik adalah energi potensial per satuan muatan.

• Kapasitor menyimpan energi dalam medan listrik, dan kapasitansinya bergantung pada geometri dan bahan dielektrik.

• Susunan kapasitor dapat meningkatkan atau menurunkan kapasitansi total sesuai kebutuhan rangkaian.

• Bahan dielektrik meningkatkan kapasitansi dan mengurangi medan listrik di antara pelat kapasitor.
